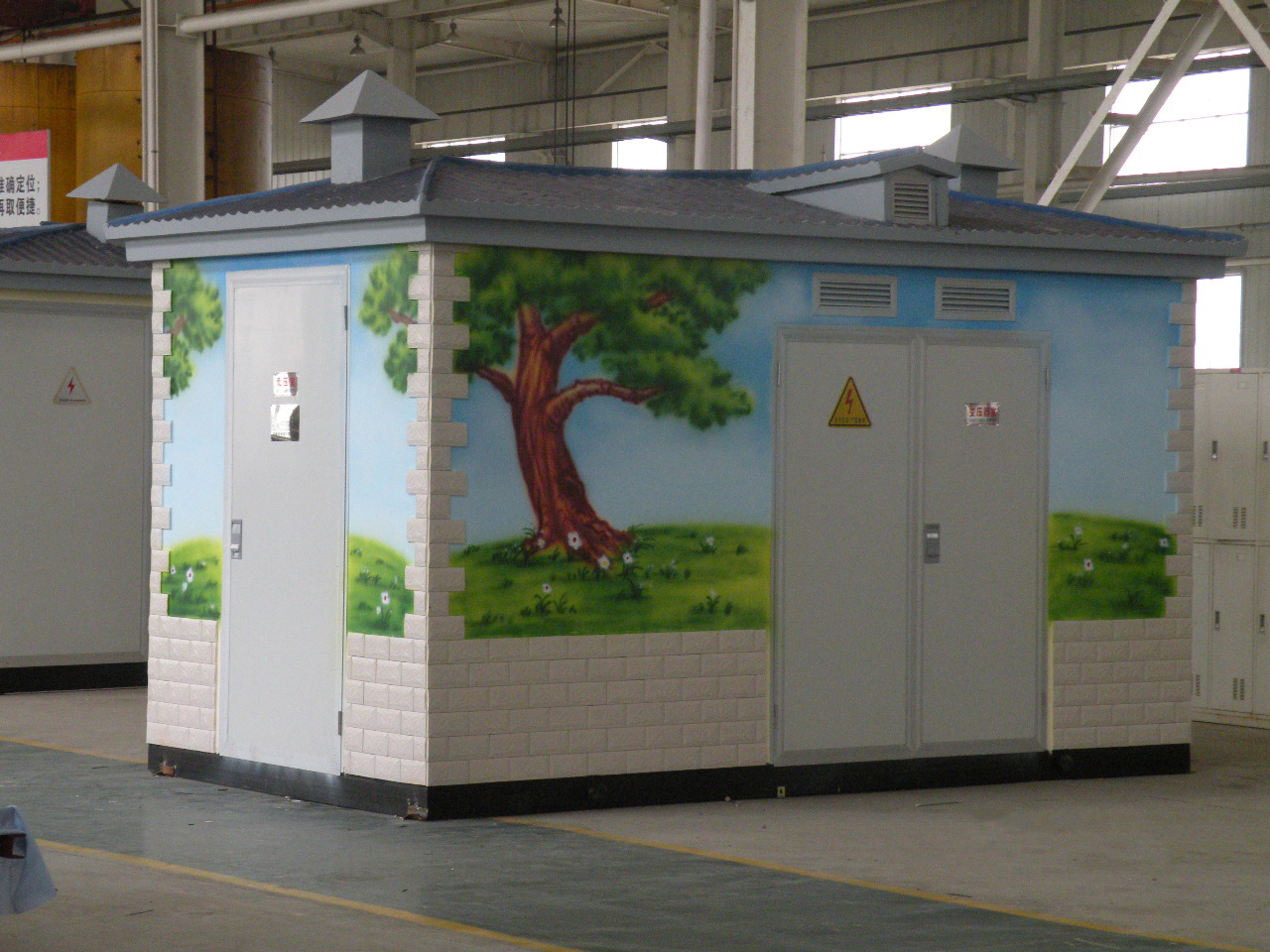

景观式变电站
| 额定容量 （kVA） |
电压组合及分接范围 | 联结组标号 | 空载损耗（W） | 负载损耗（W） | 空载电流 （%） |
短路阻抗 （%） |
||
| 高压（kV） | 高压分接范围（%） | 低压（kV） | S11 | S11 | ||||
| 20 | 10 | ±2×2.5% | 0.4 | Yyn0 | 80 | 475 | 1 | 4 |
| 30 | -10.5 | /Dyn11 | 100 | 600 | 0.85 | |||
| 50 | 130 | 870 | 0.85 | |||||
| 63 | 150 | 1040 | 0.85 | |||||
| 80 | 180 | 1250 | 0.85 | |||||
| 100 | 200 | 1500 | 0.85 | |||||
| 125 | 240 | 1800 | 0.85 | |||||
| 160 | 290 | 2200 | 0.6 | |||||
| 200 | 330 | 2600 | 0.6 | |||||
| 250 | 400 | 3050 | 0.6 | |||||
| 315 | 480 | 3650 | 0.5 | |||||
| 400 | 570 | 4300 | 0.5 | |||||
| 500 | 680 | 5150 | 0.5 | |||||
